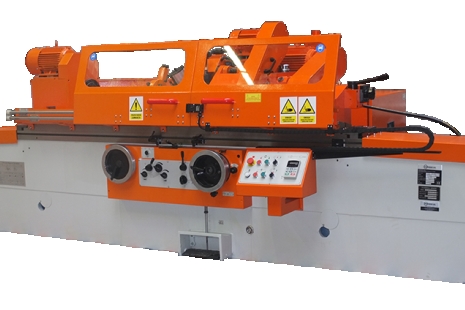

Szlifierka CNC do wałków E-TECH EGP-38150A
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Szlifierka CNC do wałków E-TECH EGP-38150A należy do serii EGP i zapewnia wysoce precyzyjną, bardzo wydajną pracę oraz prostą obsługę. Nadaje się do różnych zastosowań np. do przemysłu samochodowego i lotniczego, także do produkcji przyrządów medycznych lub narzędzi czy form.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Szlifierka CNC do wałków E-TECH EGP-38150A należy do serii EGP i zapewnia wysoce precyzyjną, bardzo wydajną pracę oraz prostą obsługę. Nadaje się do różnych zastosowań np. do przemysłu samochodowego i lotniczego, także do produkcji przyrządów medycznych lub narzędzi czy form.
Maszyna posiada doskonałe możliwości obróbcze dzięki szerokiej gamie układów sterowania. Potrzeby użytkowników mogą zostać zaspokojone dzięki możliwości wyboru wielu elementów opcjonalnych urządzenia, takich jak sonda dotykowa, przyrząd do automatycznego wymiarowania lub przystawka do szlifowania średnic wewnętrznych. Kompletna linia obejmuje szlifierki o szerokim zakresie odległości między kłami oraz wysokości kłów w przypadku głowic ściernic zarówno do szlifowania wgłębnego, jak i kątowego. Automatykę i rozwiązania „pod klucz” można zaoferować jako wyposażenie opcjonalne.
Seria EGP charakteryzuje się głowicą ściernicy do szlifowania wgłębnego. Maks. średnica zewnętrzna szlifowania: 230-480 mm. Odległość między kłami: 500-3000 mm.
Sterownik CNC
- Do szlifowania detali o małych i średnich wymiarach firma e-tech zapewnia programowanie dialogowe iGrind.
- Dostępna szeroka gama układów sterowania CNC, w tym Fanuc, Mitsubishi, Siemens, PC-BASE.
- Szlifowanie średnicy zewnętrznej/ szlifowanie czołowe/szlifowanie kształtowe
- Obciąganie kształtowe z automatyczną kompensacją
- Kolejność szlifowania wielu przekrojów
- Zapisywanie parametrów ustawień
- Instrukcje w postaci graficznej
Głowica robocza
Wrzeciono robocze z łożyskiem NN zapewnia dużą nośność, optymalną dokładność obrotów i wysoką sztywność. Natomiast siłownik zapewnia stałą prędkość i moment obrotowy podczas szlifowania. Z kolei pneumatyczny układ nadciśnieniowego oczyszczania usuwa wióry i chłodziwo z głowicy roboczej, a tym samym pozwala wydłużyć jej żywotność.
Sztywna podstawa urządzenia
Podstawę urządzenia zaprojektowano w taki sposób, aby stół był w pełni podparty po obu stronach. Mocno użebrowaną podstawę typu skrzynkowego wykonano z żeliwa Meehanite, zapewniając w ten sposób doskonałą sztywność i stabilność obrabiarki.
Łożyskowanie wrzeciona głowicy ściernicy
- Standardowe - wrzeciono z łożyskiem stykowym jest łatwe do konserwacji, przyjazne dla środowiska i ogranicza do minimum wzrost temperatury.
- Opcjonalne - we wrzecionie z hydrodynamicznym łożyskiem ze stopu Babbit zastosowano doskonałą stal stopową SNCM220 poddaną kilku obróbkom cieplnym, dzięki czemu osiągnięto twardość powierzchni wrzeciona na poziomie HRC 62. Cechy te gwarantują maksymalną zdolność skrawania i doskonałą jakość powierzchni po szlifowaniu.
Konik
W górnej części konika zamontowano dyszę do chłodzenia kła. Układ pneumatyczny zapewnia płynne ruchy i ochronę stołu.
- Opcjonalna tuleja konika o skoku wynoszącym 75 mm ułatwia zakładanie/ zdejmowanie obrabianych detali. Tuleja jest pokryta olejem, co zapewnia płynny ruch.
- Opcjonalna regulacja stożka konika umożliwia operatorowi łatwe skorygowanie błędu stożka.
Prowadnica osi X
Ręcznie obrabiane podwójne prowadnice w kształcie litery „V” zapewniają maksymalne podparcie głowicy ściernicy, gwarantując większą stabilność i lepsze możliwości obróbcze. Takie rozwiązanie zapewnia maksymalną dokładność przez cały okres eksploatacji szlifierki.
Wyposażenie standardowe:
- Głowica robocza o płynnej regulacji prędkości z siłownikiem
- Standardowy zbiornik chłodziwa o pojemności 140 l
- Obciągacz diamentowy i podtrzymka
- Koło ręczne MPG, sterowanie dwiema osiami
- Automatyczna zmiana prędkości ściernicy (15-stopniowa)
- Sonda dotykowa (wyłącznie do serii EGA)
- Kieł z węglików spiekanych
- Ledowe oświetlenie robocze
- Liniał pomiarowy osi X Heidenhain/Mitsubishi (rozdzielczość 0,05 μm)
- Narzędzia i skrzynka narzędziowa
- Śruby i klocki do poziomowania
- Szafka elektryczna z wymiennikiem ciepła
- Instrukcja obsługi i listy części
- Półzamknięta osłona przeciwrozbryzgowa
- Sterownik CNC Fanuc (0i TF)
- Ściągacz ściernicy
- Ściernica i kołnierz ściernicy
- 4-kolorowa kontrolka sygnalizacyjna
- Standardowe chłodzenie olejowe (wentylator chłodzący)
- Schemat elektryczny
Optional equipment (additionally payable):
- BS VM25 integration system
- IGrind software for FANUC 0i-TF controller
- (Outer Diameter Control + Anti-Collision and Gap Control + Dynamic Balance) iGrind program for Mitsubishi controller (M80)
- BS VM15 integration system
- Electric cabinet with air conditioning
- (O.D. + anti-collision and distance control system)
- Internal grinding attachment (only for EGP series)
- Hydraulic tailstock (with foot pedal)
- Working head upgrade to MT5 (not suitable for series 25)
- Z axis measuring scale Heidenhain / Mitsubishi (resolution 0.05 μm)
- Tailstock upgrade to MT5 (not suitable for Series 25)
- System for manual balancing of the grinding wheel (vibrator)
- Balancing stand / roller mandrel
- The system of dynamic balancing of the grinding wheel (vibrator)
- Automatic hydraulic 3-jaw chuck
- Lubricating oil cooling for the grinding wheel in the case of a hydrodynamic spindle
- Electrical cabinet compliant with CE standard
- Distance control and anti-collision system
- Touch probe
- Security door lock
- Transformer
- Regulating spindle of the working head spindle
- Supporting element of the workpieces
- Automatic measuring system
- Full splash shield
- Cooling system with magnetic separator and paper filter
- Workpiece support socket, 2 pcs / set
- Cooling system with magnetic separator
- Two-point stationary steady
- Cooling system with a paper filter
- Three-point stationary steady
- Oil and oil mist collection system
- 3-jaw chuck
- Spare grinding wheel flange
- 4-jaw chuck
- The tip is made entirely of tungsten carbide
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Maksymalna średnica detalu dla uchwytu zewnętrznego | [mm] | 360 |
| Maksymalna masa detalu w kłach | [kg] | 150 |
| Ściernica (średnica zewn. × szer. × otwór) | [mm] | Ø510x50-100xØ152,4 (6") |
| Stożek wrzeciona - głowica | [-] | MT4 (opcja MT5) |
| Stożek wrzeciona - konik | [-] | MT4 (opcja MT5) |
| Waga | [kg] | 6400 |
| Przelot nad stołem | [mm] | Ø 380 |
| Odległość między kłami | [mm] | 1500 |
| Odległość kła od wrzeciona i przesuwnego stołu | [mm] | 192 |
| Moc znamionowa silnika/maks. moment obr. | [???] | 7,5 /49 (opcja 11/71) |
| Prędkość ściernicy | [obr/min] | 1250 (Opt. 1650) |
| Kąt obrotu | [°] | 90 |
| Prędkość wrzeciona (bezstopniowa) | [obr/min] | 10 ~ 600 |
| Rodzaj wrzeciona | [-] | stałe lub obrotowe |
| Średnica otworu | [mm] | Ø23 |
| Skok tulei konika | [mm] | 25 (opcja 50/75) |
| Przesuw osi X | [mm] | 270 |
| Maks. prędkość szybkiego posuwu osi X | [m/min] | 6 |
| Rozdzielczość liniału pomiarowego Heidenhain | [???] | 0,05 |
| Przyrost minimalny osi X | [mm] | 0,0001 |
| Moc znamionowa siłownika osi X | [kW] | 2,5(F)/3,5(M) |
| Przesuw osi Z | [mm] | 1850 |
| Maks. prędkość szybkiego posuwu osi Z | [m/min] | ±5 |
| Przyrost minimalny osi Z | [mm] | 10 |
| Moc znamionowa siłownika osi Z | [kW] | 1,8(F)/2,2(M) |
| Pompa hydrauliczna | [kW] | 0,38 |
| Hydrodynamiczna pompa smarna wrzeciona ściernicy | [kW] | 0,2 |
| Pompa smarna prowadnicy | [kW] | 0,2 |
| Pompa chłodziwa | [kW] | 0,2 |
